À vendre (Compiegne, 75km Nord-Est de Paris)

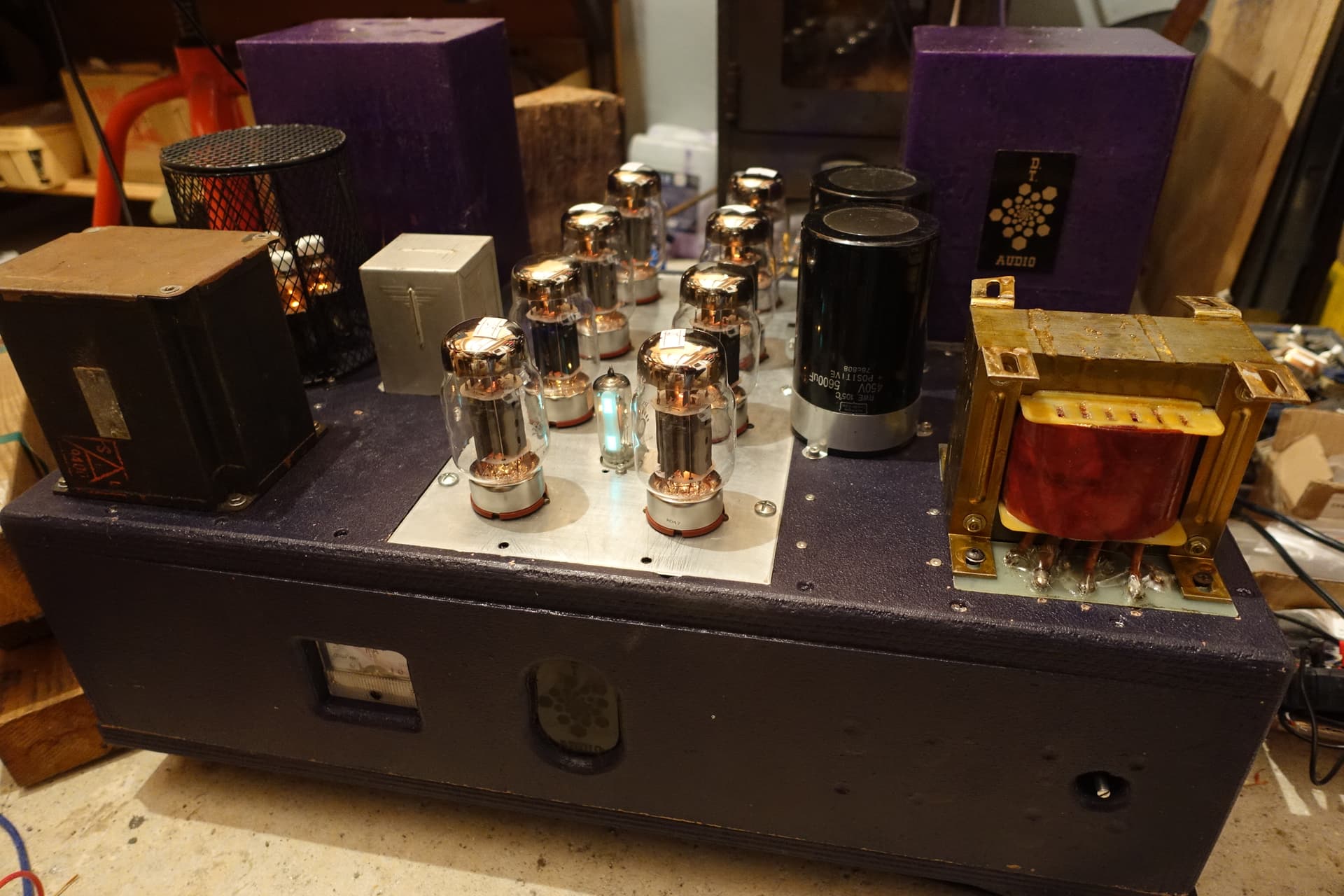

Amplificateur à tubes Push-Pull fait maison de 275 watts, 8 KT88.
Mono, pour 4 ohms et 2.66 ohms.
Cet ampli a été spécialement conçu pour être fiable et destiné à un usage intensif pendant des nuits entières en soirées.
(non conçu dans le but de produire des watts à bas prix). Pas de tubes qui flash, ni de tubes qui perdent rapidement leurs spécifications, ni d’ampli qui entre en auto-oscillation et se détruit lui-même ou détruit les haut-parleurs.
Transformateur de sortie fait maison (300 watts jusqu’à 20 Hz, 450 watts jusqu’à 30 Hz) avec noyau amorphe (c’est pour les transformateurs de haute qualité) et transformateur de puissance haute tension fait maison.
Une self en entrée de l’alimentation (contrairement à la solution plus économique de mettre directement des condensateurs), redresseurs à tubes, tension régulée. (pas une conception bon marché)
Démarrage automatique intelligent, la H.T. est appliquée uniquement lorsque les KT88 sont prêts et seulement si le bias est présent (protection contre le défaut de bias).
VUmetre à tube cathodique.
Destiné à une utilisation en 4ohms (par exemple, 2 subs 8ohms en parallèles, ou 4 subs 16ohms en parallèles, ou combinaison de 8 subs 8ohms en série/parallèle)
ou utilisation en 2,66 ohms (par exemple 3 subs 8 ohms en parallèles, ou 6 subs 16 ohms en parallèles, ou combinaison de 12 subs 8ohms en série/parallèle)
Évitez le 8 ohms si vous voulez qu’il soit fiable (ce transformateur de sortie est conçu sans multi-sorties, dans le but de l’utiliser à pleine capacité (pour tous les transformateurs multi-sorties, avec par example des sortie de 4, 8, 16 ohms, lorsque vous utilisez la sortie de 4 ohms, vous n’utilisez en fait que la moitié du cuivre du secondaire)(et généralement, faire du multisorties vous fait perdre légèrement de l’espace pour les fils de cuivre, ce qui rend votre transformateur soit moins puissant soit moins capable de descendre sans saturer pour la même taille))
Lors du changement des lampes KT88 (ce qui ne devrait pas être nécessaire avant au moins les 1000 prochaines heures d’utilisation car les lampes sont neuves (à part le temps passé aux nombreux tests), et que l’ampli est conçu pour que les lampes durent longtemps), l’ampli est très facile à régler, car il y a un ampèremètre à deux voies qui vous indique en direct si les lampes ne sont pas équilibrées en l’absence de signal (si c’est le cas, changez la position des lampes jusqu’à ce qu’il soit équilibré), et il indique également s’il n’est pas équilibré lors de la puissance max (dans ce cas, il y a un potentiomètre multitours à l’intérieur de l’ampli que vous pouvez régler, qui modifie le rapport d’amplitude entre la paire de drivers).
S/N > 66 dB, cet ampli est très silencieux, moins de 15 mV RMS de bruit de fond lorsque le potentiomètre de gain est complètement ouvert, vous obtenez donc environ 0,00005 watts de bruit dans les enceintes tandis que jusqu’à 275 watts de son.
(pas de « hummm » ou de « bzzz » dans les enceintes, sauf si vous avez un problème de boucle de masse ou des préamplificateurs bruyants bien sûr).
Facteur d’amortissement : suffisant pour tout type d’enceinte.
Voici les spécifications mesurées de l’amplis :
Amplificateur à tube push-pull de 275 watts
Plage de fréquence f-3dB : 20 Hz-20 000 Hz (mais transformateur de sortie optimisé pour les basses et non les hautes fréquences)
Distorsion (THD) à 1 watt avec une charge de 4 ohms :
- 20Hz 0,17%
- 40Hz 0,052%
- 80Hz 0,030%
- 100Hz 0,031%
- 200Hz 0,028%
- 800Hz 0,036%
- 1000Hz 0,049%
- 8000Hz 0,16%
Distorsion à 10 watts avec une charge de 4 ohms :
- 20Hz 0,088%
- 40Hz 0,041%
- 80Hz 0,043%
- 100Hz 0,043%
- 200Hz 0,057%
- 800Hz 0,17%
- 1000Hz 0,21%
- 8 000 Hz 0,98 %
Distorsion à 50 watts avec une charge de 4 ohms :
- 20Hz 0,28%
- 40Hz 0,17%
- 80Hz 0,12%
- 100Hz 0,11%
- 200Hz 0,16%
- 800Hz 0,41%
- 1000Hz 0,50%
- 8000Hz 3,08%
Distorsion à 240 watts avec une charge de 4 ohms :
- 20Hz 1,17%
- 40Hz 0,51%
- 80Hz 0,54%
- 100Hz 0,47%
- 200Hz 0,50%
- 800Hz 2,47%
- 1000Hz 3,66%
Distorsion à 306 watts avec une charge de 4 ohms :
- 20Hz 14,7%
- 40Hz 13,7%
- 80Hz 13,7%
Distorsion (THD) à 1 watt avec une charge de 2,66 ohms :
- 20Hz 0,17%
- 40Hz 0,045%
- 80Hz 0,029%
- 100Hz 0,034%
- 200Hz 0,047%
- 800Hz 0,090%
- 1000Hz 0,11%
- 8000Hz 0,39%
Distorsion à 10 watts avec une charge de 2,66 ohms :
- 20Hz 0,13%
- 40Hz 0,11%
- 80Hz 0,10%
- 100Hz 0,12%
- 200Hz 0,13%
- 800Hz 0,39%
- 1000Hz 0,46%
- 8000Hz 1,99%
Distorsion à 50 watts avec une charge de 2,66 ohms :
- 20Hz 0,90%
- 40Hz 0,58%
- 80Hz 0,54%
- 100Hz 0,54%
- 200Hz 0,55%
- 800Hz 0,82%
- 1000Hz 0,97%
- 8000Hz 4,23%
Distorsion à 275 watts avec une charge de 2,66 ohms :
- 20Hz 1,66%
- 40Hz 1,15%
- 80Hz 1,08%
- 100Hz 1,13%
- 200Hz 0,98%
- 800Hz 3,35%
- 1000Hz 4,15%
Distorsion à 360 watts avec une charge de 2,66 ohms :
- 20Hz 14,6%
- 40Hz 13,3%
- 80Hz 13,4%
Quelques vidéos de l’ampli en fonctionnement içi (il y a 6 videos de l’ampli sur cette page Youtub):
video ampli 1
video ampli 2
Pour ceux qui étaient là le 19 octobre 2025 à Bruges en Belgique, l’ampli de 400 watts avec 12 KT88 en sortie était de ma conception aussi. (schéma fait maison également)
2000 euros (petit prix car besoin de place pour passer au prochain projet)
